氣力回收式噴砂房
所屬欄目:噴砂機/噴砂房
發布時間:2022-12-07
關注度:0 次
簡單介紹: 氣力回收式噴砂房主要由房體、噴砂設備、磨料回收裝置、通風除塵裝置、磨料分選裝置和電控裝置組成。為了簡化設備,可以將磨料回收和通風除塵兩部分合并。風機通過蜂窩地板將磨料、粉塵、氣流全部吸到磨料集中過...

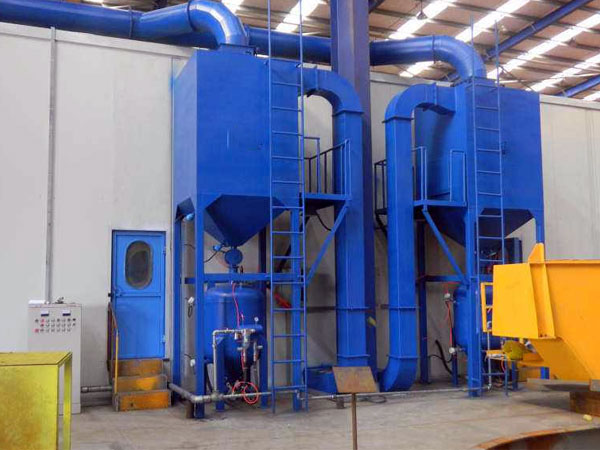

氣力回收式噴砂房主要由房體、噴砂設備、磨料回收裝置、通風除塵裝置、磨料分選裝置和電控裝置組成。為了簡化設備,可以將磨料回收和通風除塵兩部分合并。風機通過蜂窩地板將磨料、粉塵、氣流全部吸到磨料集中過濾器。含粉塵的氣體經過濾器過濾,粉塵附著在過濾器外壁,干凈氣體則穿過過濾器一部分排出到廠房外,一部分循環到噴砂房內。磨料及重的粉塵繼續經過磨料槽到分選器。分選器為一內外錐體結構,內外錐體之間有一可以調節的通道。通過調節芯體,可以改變氣流通道截面,從而調節分離比例。分離過程為:?當磨料和粉塵通過通道時,由于重力的作用,粉塵和氣體向上通過錐體之間的縫隙出來,而磨料與粗顆粒則掉到錐體下面的振動篩。振動篩進一步將磨料和粗顆粒分離,分離出來的純凈磨料通過篩孔進入指定料斗到噴砂罐再循環使用。通過分選器的粉塵與氣體再經過一個過濾器過濾,干凈的氣體排出廠房外,粉塵則落入廢料斗。
整個噴砂系統配置8個噴砂罐,每個噴砂罐配一把直徑為10 mm?的噴槍、兩個磨料料斗。8個噴砂罐分成兩組,每組4個,分別放在各自專用的磨料料斗下面。不同組用于不同磨料,以保證磨料不混雜。
噴砂房體由鋼板焊接而成,其骨架為門架式結構,門架之間用交叉連接桿連接,?門架通過安裝塊用地腳螺栓裝在地面上。門架兩面蒙壓制的薄鋼板,厚度為0.5~0.8 mm,表面噴漆。為了提高房體的使用壽命,房體內部粘貼厚度為6mm的耐磨橡膠板。橡膠板的技術參數為:?硬度38IRHD,拉伸強度26.6 MPa,延伸率81%?,撕裂強度83%?,磨耗指數(濕)108,溫度范圍一4-70℃?。
照明采用防塵照明系統,要求在離地l m處室內照度不小于650 lx。所有通向噴砂房的門都安裝有電氣連鎖裝置,保證打開任何一個門時,噴砂系統即停止工作。門外設警告燈,燈亮表示正在進行噴砂。
氣力式噴砂系統因其無機械輸送部件,所以無機械故障,維護簡單。蜂窩地板直接安裝在地面上,地基要求簡單。氣流上送下吸,降塵時間短,室內氣流循環效果好,并與磨料回收共用一套系統,設備簡單。
